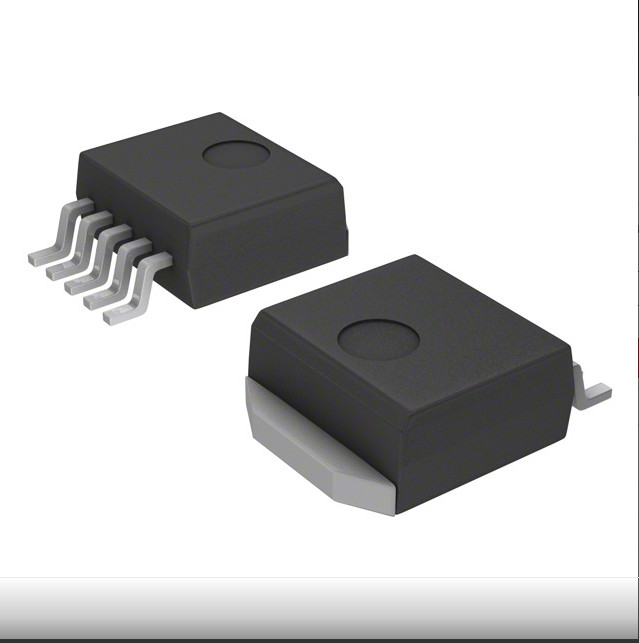

Sortie réglable positive linéaire 400mA D2PAK-5 IC NCV4276BDSADJR4G d'IC de régulateur de tension de composants électroniques 1
CMS-photo-déni de responsabilité réglable positif linéaire de haute qualité IC NCV4276BDSADJR4G de la sortie 400mA D2PAK-5 d'IC de régulateur de tension de composants électroniques 1
Caractéristiques :
►3,3 V, 5,0 V, et version réglable de tension (de 2,5 V à tension de sortie de 20 V) ±2%
►courant de sortie de 400 mA
►tension (maximum) d'abandon scolaire de 500 système mv (sortie de 5,0 V) empêcher l'entrée
►Consommation très à faible intensité
►Protection de défaut
►Tension passagère de crête de +45 V
►Tension inverse de −42 V
►Court-circuit
►Surcharge thermique
►Préfixe de NCV pour applications des véhicules à moteur et autres exigeant des conditions uniques de rupture de site et de contrôle
►Ce sont les dispositifs sans Pb
Descriptions :
Le NCV4276B est famille intégrée de régulateur d'abandon scolaire de courant de sortie de 400 mA une basse conçue pour l'usage dans les environnements des véhicules à moteur durs. Il inclut de grands choix de température de fonctionnement et de tension d'entrée. Le dispositif est offert avec 3,3 V, 5,0 V, et versions réglables de tension disponibles dans l'exactitude de tension de sortie de 2%. Il a une tolérance maximale élevée de tension d'entrée et une protection inverse de tension d'entrée. Il également assure la protection de surintensité, protection de surchauffe et l'empêche pour le contrôle de l'état de la tension de sortie. La famille de NCV4276B est disponible des paquets de bâti dans de DPAK et de D2PAK surface. La sortie est stable sur une capacité de sortie large et la gamme d'esr. Le NCV4276B a amélioré le comportement de démarrage pendant les coupures de tension d'entrée.
|
Catégorie
|
Circuits intégrés (IC)
|
| Famille |
PMIC - Régulateurs de tension - linéaires
|
|
Mfr
|
onsemi
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
|
Paquet
|
Bande et bobine (TR)
|
|
Configuration de sortie
|
Positif
|
|
Type de sortie
|
Réglable
|
|
Nombre de régulateurs
|
1
|
|
Tension - entrée (maximum)
|
45V
|
|
Tension - sortie (minute/fixe)
|
2.5V
|
|
Tension - sortie (maximum)
|
20V
|
|
Abandon scolaire de tension (maximum)
|
0.5V @ 250mA
|
|
Actuel - sortie
|
400mA
|
|
Actuel - tranquille (Q.I.)
|
µA 200
|
|
Actuel - approvisionnement (maximum)
|
35 mA
|
|
PSRR
|
70dB (100Hz)
|
|
Caractéristiques de contrôle
|
Permettez
|
|
Caractéristiques de protection
|
Au-dessus de la température, polarité inverse, court-circuit
|
|
Température de fonctionnement
|
-40°C | 150°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
TO-263-6, ² PAK (5 avances + étiquettes) de D, TO-263BA
|
|
Paquet de dispositif de fournisseur
|
D2PAK-5
|
|
Nombre bas de produit
|
NCV4276
|
